Conheça os cartuchos plissados Sfine em Fibra de Vidro da Efiltros! Alta capacidade de retenção de partículas (de 0.22µm a 10µm) com baixíssima perda de carga e alta vazão em ar, gases e líquidos. Aumente a vida útil da sua linha! #Efiltros
Nos processos industriais de alta exigência — como nas indústrias Farmacêutica, de Alimentos e Bebidas, Microeletrônica e Química Fina —, o tratamento de ar, gases e fluidos exige elementos filtrantes que combinem alta capacidade de retenção de contaminantes com elevada taxa de fluxo. Quando o sistema opera com grandes volumes, o uso de filtros convencionais pode gerar uma queda de pressão severa (Δ P), elevando o consumo energético dos compressores e bombas e exigindo trocas prematuras do elemento.

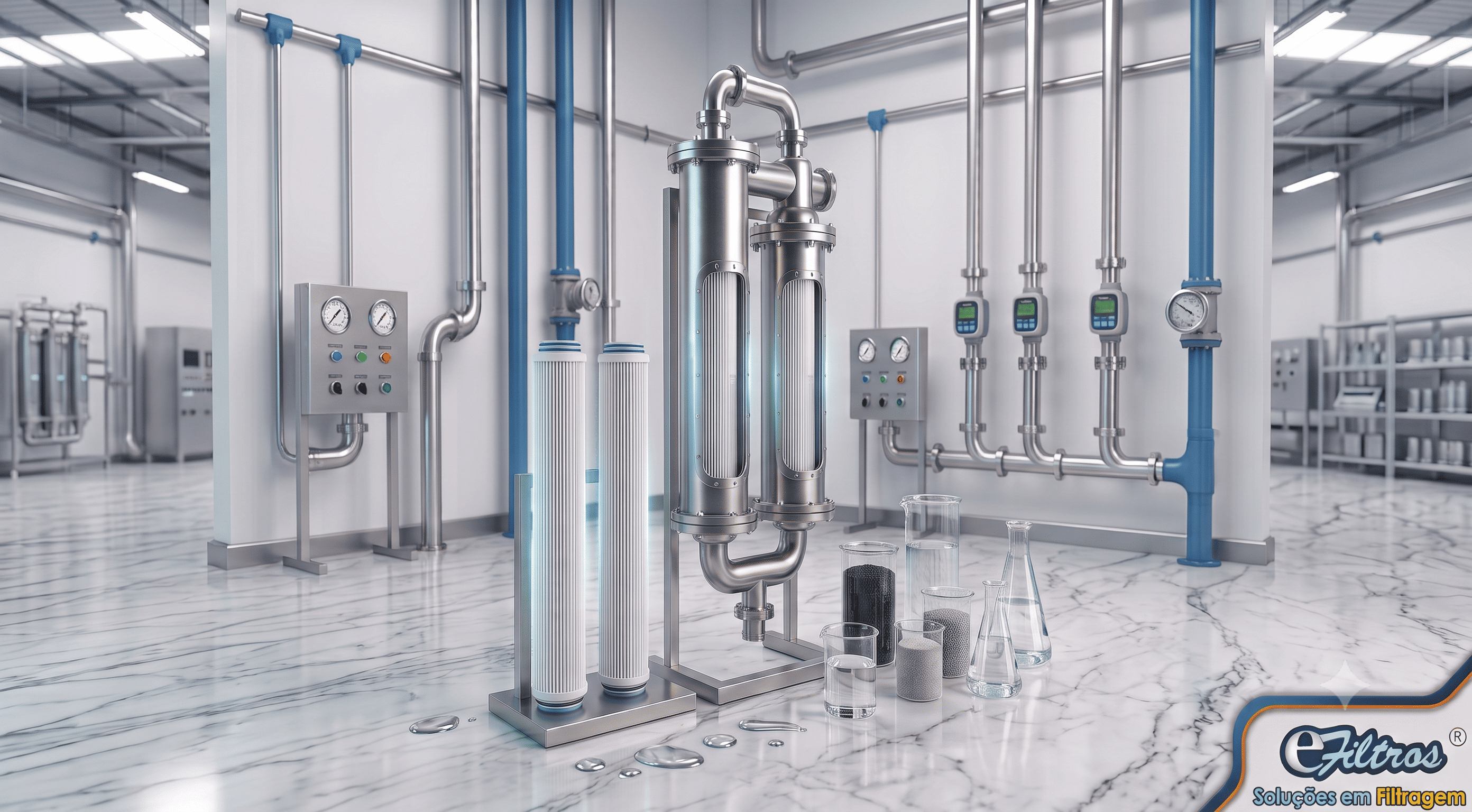

Para resolver esse gargalo operacional, a linha de cartuchos plissados Sfine GF Series (Glass Fiber) da Efiltros utiliza a tecnologia de meio filtrante em microfibra de vidro fina plissada. Essa arquitetura maximiza a área efetiva de filtragem, entregando alta retenção de partículas, vazões elevadas e vida útil estendida em aplicações de pré-filtração e filtração fina de gases e líquidos.
💡 Sua linha de ar, gás ou líquidos está apresentando perda de carga elevada ou trocas constantes de refil? A estrutura em fibra de vidro plissada (GF) oferece alta capacidade de retenção de sujeira e baixíssima resistência ao fluxo. Fale agora com a Engenharia da Efiltros pelo WhatsApp clicando no botão ao lado para dimensionar o cartucho ideal para o seu processo.
1. O Segredo do Meio Filtrante: Fibra de Vidro Plissada e Estrutura de Suporte
A principal vantagem do cartucho Sfine GF é a sua matriz de Fibra de Vidro (GF) plissada, suportada por gaiola, núcleo e tampas em Polipropileno (PP) de alta resistência. Essa combinação confere características físicas únicas:
- Alta Capacidade de Retenção de Sujeira (Dirt Holding Capacity): Os micro-orifícios do meio filtrante em fibra de vidro criam uma matriz tridimensional com grande volume de vazios. Isso permite acumular uma quantidade significativamente maior de partículas suspensas antes de atingir a pressão diferencial máxima.
- Baixa Perda de Carga (Δ P): O meio hidrofóbico e a ampla área superficial plissada reduzem a resistência hidráulica/pneumática, permitindo altas taxas de fluxo ($L/min$) mesmo com perdas de carga iniciais extremamente baixas.
- Ampla Compatibilidade Química e Térmica: Adequado para operação em temperaturas de até 80°C e pressões diferenciais operacionais de até 4 bar a 21°C (e 2.4 bar a 80°C).
2. A Física do Fluxo vs. Perda de Carga (Δ P)
O desempenho hidráulico da linha Sfine GF é demonstrado pela relação direta entre a taxa de fluxo e a queda de pressão. A perda de carga em função da taxa de retenção (µm) e da vazão (Q) pode ser expressa por:
ΔPtotal = ΔPMeioFiltrante(Grau de Retenção em µm) × (Qoperação/Qnominal) × µmfluido
Para graus de retenção mais abertos (como 1µm, 3µm, 5µm ou 10µm), a perda de carga permanece extremamente baixa mesmo em altas vazões (próximas a 100 L/min). Já para graus de retenção mais fechados (como 0.22µm e 0.45µm), a área plissada garante um incremento suave de pressão, estendendo a vida útil do elemento em relação aos filtros profundos convencionais.
3. Especificações Técnicas e Guia de Codificação (Sfine GF)
Para facilitar o dimensionamento nos sistemas existentes, o elemento Sfine GF está disponível em múltiplos comprimentos, graus de retenção (µ m), tipos de vedação e terminações de encaixe (End Caps):
Parâmetro TécnicoOpções e Especificações Disponíveis
Grau de Retenção 0.22µm, 0.45µm, 1µm, 3 µm, 5 µm e 10µm
Tamanhos Disponíveis 10'', 20'', 30'' e 40''
Diâmetro Externo (OD)69 mm
Materiais de ConstruçãoMídia: Fibra de Vidro (GF) | Suporte/Gaiola/Núcleo: Polipropileno (PP)
Opções de O-Rings (Vedação)Silicone, EPDM, NBR e Viton
Tipos de Encaixe (End Caps)DOE (Tipo 1), 222/Flat (Tipo 2), 222/Fin (Tipo 3), 226/Flat (Tipo 4), 226/Fin (Tipo 5)
4. Principais Aplicações Industriais
A linha de cartuchos plissados em fibra de vidro Sfine GF atende com excelência os seguintes setores:
- Indústria Farmacêutica: Pré-filtração e filtração fina de ar, gases de processo e ventilação de tanques.
- Alimentos e Bebidas: Clarificação e retenção de partículas em utilidades, gases de envasamento e líquidos de processo.
- Microeletrônica e Química Fina: Filtração de ar comprimido ultra-limpo, gases especiais e reagentes químicos.
Otimize a eficiência de retenção do seu processo com a linha Sfine GF
Garanta alta taxa de fluxo, vida útil prolongada e redução no consumo de energia dos seus sistemas de filtração.
Fale agora com a Engenharia da Efiltros pelo WhatsApp clicando no botão ao lado para cotar a linha Sfine GF com a retenção em µ m e o tipo de terminação exatos para a sua carcaça.
